Manley Core Reference Tube Channel Strip Preamplificador
Descripción

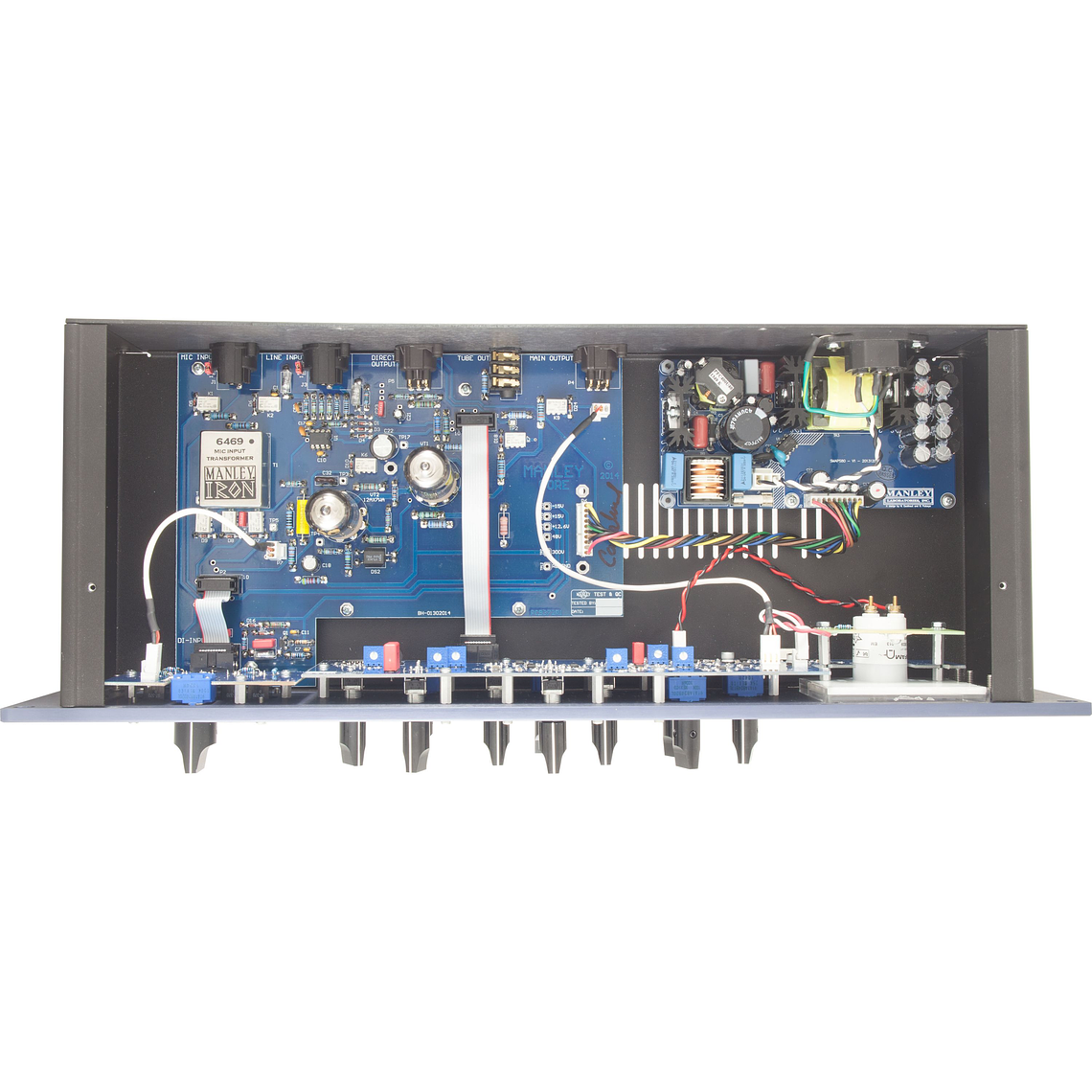

Procesador de señal de un solo canal con un diseño de panel frontal intuitivo que permite un ajuste rápido y fácil sobre la configuración del preamplificador, compresor, EQ y limitador de micrófono. El CORE incorpora muchas de las innovaciones tecnológicas de Manley, incluido el preamplificador de VOXBOX, con un transformador de hierro de cuerda manual con laminaciones de níquel, circuito de ganancia de retroalimentación negativa y circuito de tubo de vacío de triodo. La entrada directa ofrece una ruta de estado sólido totalmente discreta con una impedancia de 10 MΩ.
El compresor ELOP, también tomado del VOXBOX, es un limitador electroóptico (estilo LA-2A) con una relación establecida de 3: 1. Mientras que los diseños de otros fabricantes tienen el preamplificador de micrófono posterior al compresor, el Core coloca el circuito antes del preamplificador de micrófono, lo que hace que sea casi imposible de cortar. Esto también acorta la ruta de la señal y asegura una señal de bajo ruido y calidad.

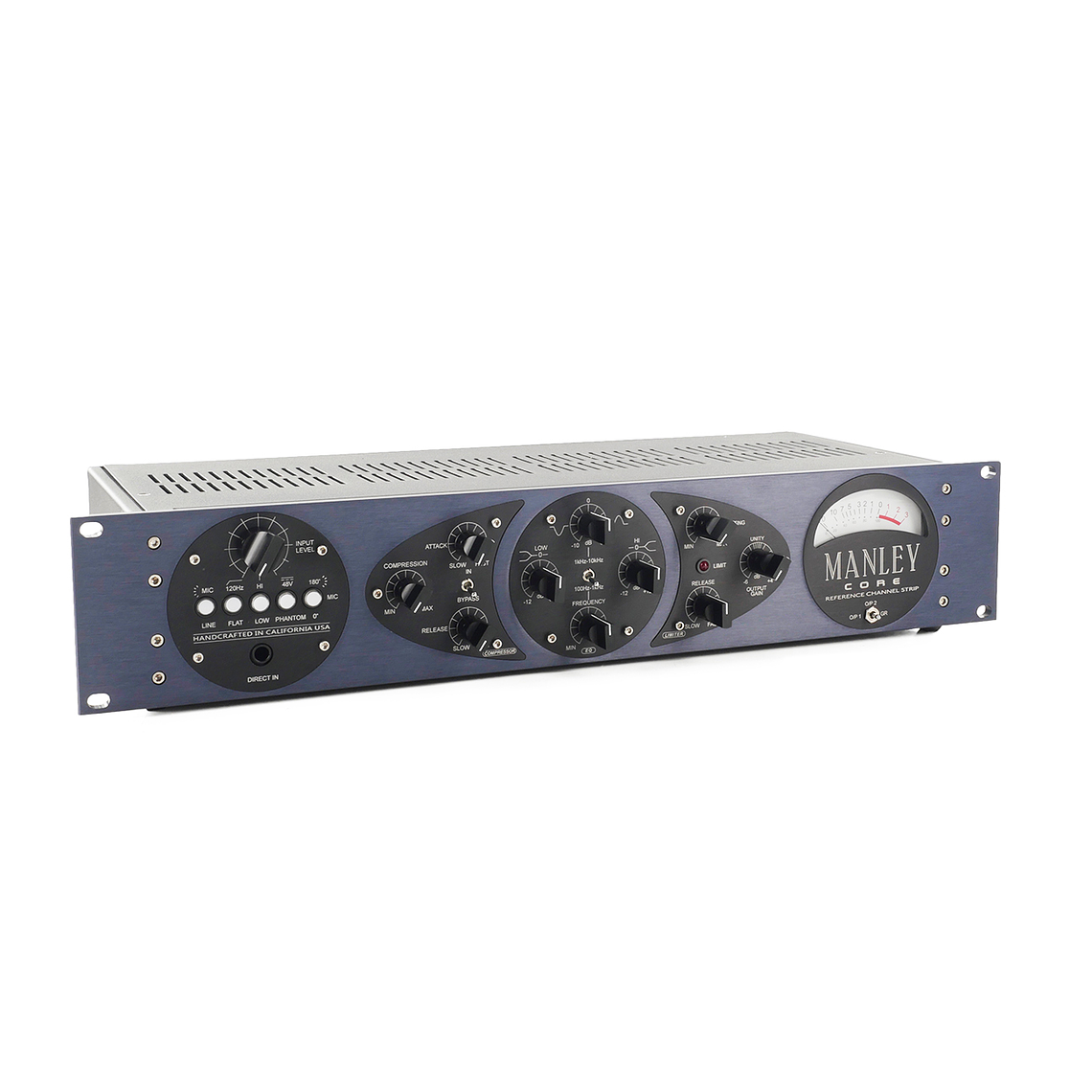

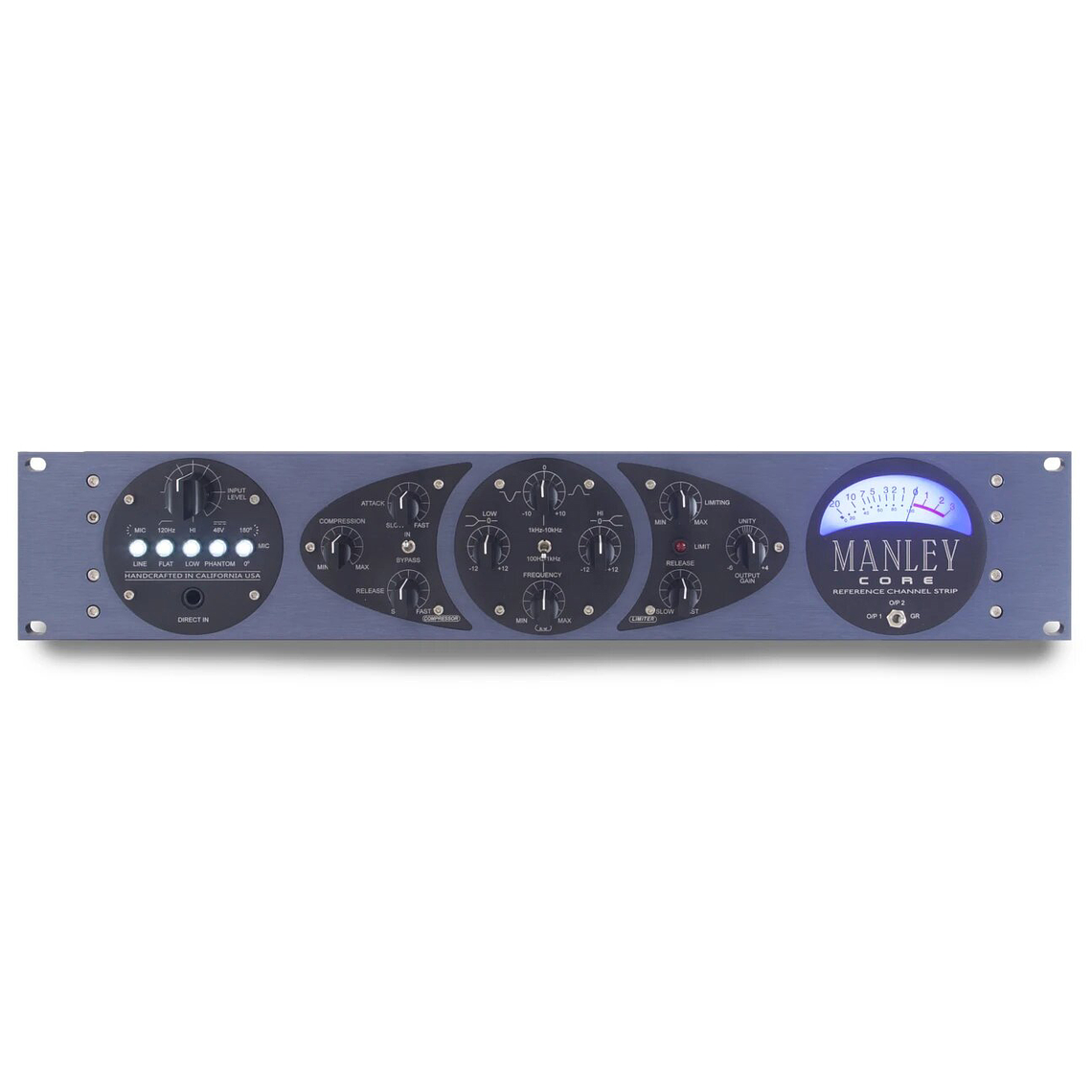

La unidad también cuenta con un ecualizador de estante Baxandall con una frecuencia media de barrido y un limitador de pared de ladrillo FET rápido. Los medidores VU grandes ofrecen un interruptor de palanca de 3 vías para monitorear la salida del compresor, la reducción de ganancia y la salida principal. Hecha a mano en los EE. UU., La unidad está alojada en un chasis de acero de 2U con una placa frontal mecanizada por CNC de 1/4 "e incrustada con inserciones grabadas con láser. El CORE se envía con un cable de alimentación IEC.
ESPECIFICACIONES
Nivel de entrada: atenuador de entrada o pad variable para micrófono, línea y DI
Mic / Line: cambia entre entrada de micrófono y línea / DI
Interruptor de filtro de paso alto: 120 Hz
Ganancia seleccionable del preamplificador de micrófono: 40 a 60 dB
Ganancia seleccionable de amplificador de línea: 20 a 40 dB
Phantom de 48 voltios: alimentación de 48 V para micrófonos que requieren alimentación fantasma
Interruptor de fase inversa
Entrada directa: entrada de inyección directa (DI) de 1/4 "para instrumentos
Compresor
Compresor ELOP (limitador electroóptico)
3.1 relación
Perillas de control de umbral, liberación y ataque continuamente variables
Interruptor de bypass silencioso
Ecualizador
Ecualizador Baxandall de estante bajo: 80 Hz ± 12 dB
Ecualizador Baxandall de estante alto: 12 kHz ± 12 dB
Ecualizador de campana de rango medio con barrido: conmutable de 100 Hz a 1 kHz o de 1 a 10 kHz ± 10 dB
Limitador
Limitador FET "brickwall"
Alta proporción
Ataque rapido
Perillas de control de liberación y umbral continuamente variables
Indicador LED de límite máximo
Rango de salida: -10 a +4 dB
Medidor de VU
Gran pantalla analógica iluminada
Interruptor de palanca de 3 vías: O / P 1, O / P 2 y GR
O / P 1: Salida directa de preamplificador y compresor
O / P 2: Salida principal
GR: reducción de ganancia del compresor
Características adicionales
Retardo de calentamiento de silencio automático: 30 segundos

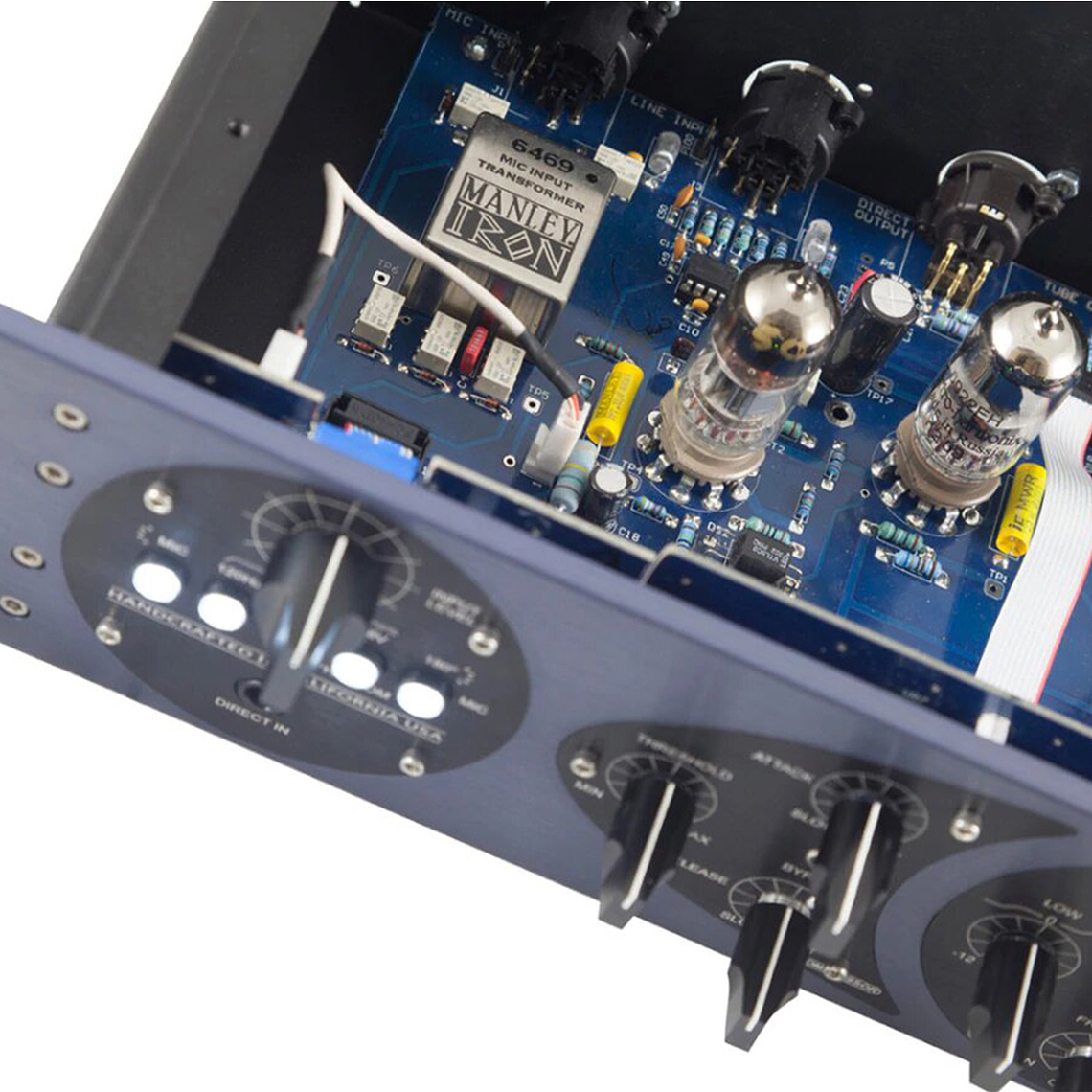

Transformador de entrada de hierro Manley de cuerda manual
Atenuador de entrada de plástico conductor silencioso
Topología de circuito de clase A
Tubos de vacío de triodo con fuente de alimentación de 300 V B +
